电源

额定电压

三相380V~480V

允许电压颠簸

-15%~+10%

额定频率

50/60Hz

允许频率颠簸

±5%

输出

输出电压

三相380V~480V（追随输入电压）

输出频率

≤500Hz

载波频率

0.5~16kHz（可凭据温度自动调整，，分歧机型调整领域分歧）

过载能力

150%额定电流60s；180%额定电流3s

基性子能

频率设定分辨率

数字设定：0.01H

仿照设定：频率上限值x0.025%z

节制方式

开环矢量节制（SVC）

V/F节制

启动转矩

0.3Hz/150%（SVC）

调速领域

1:200（SVC）

稳速精度

±0.5%（SVC）

转矩提升

自动转矩提升

手动转矩提升0.1%~30.0%

V/F曲线

两种方式：直线型；多点型；

加减速曲线

直线或S曲线加减速方式

四种加减速功夫，，加减速功夫领域0.0~6500.0s

直流制动

直流制动频率：0.00Hz~频率上限值

制动功夫：0.0s~36.0s

制动作为电流值：0.0%~100.0%

点动节制

点动频率领域：0.00Hz~50.00Hz

点动加减速功夫：0.0s~6500.0s

简易PLC,多段速运行

通过内置PLC或节制端子可实现16段速运行

内置PID

过程节制利用中实现闭环节制

过压过流失速节制

运行时对电流电压自动限度，，预防频仍过流过压故障；

急剧限流职能

可减小过流故障；，，；け淦灯髡Ｔ诵

控制接口

数字输入

5个多职能数字输入，，其中1个支持不低于100kHz脉冲输入职能

仿照输入

2个仿照输入，，均可支持0~10V或4~20mA仿照输入，，通过跳线切换电压或电流输入

数字输出

2个开路集电极数字输出，，其中1个支持不低于100kHz方波输出

仿照输出

2个仿照输出，，支持0~10V或0~20mA仿照输出，，通过跳线切换电压或电流输出

继电器输出

2路继电器输出，，蕴含2个？？サ，，2个常闭触点

标配通讯接口

1路RS485通讯接口

操作面板

LED数码显示

5位数码显示参数、、、设置等

批示灯

4个状态批示，，3个单元批示

按键职能

5个职能按键蕴含1个多职能按键，，可通过参数P0~00设置职能

飞梭旋钮

拥有加、、、减及确认的职能

参数拷贝

实现参数的急剧上传、、、下载职能

；ぶ澳

根基；

输入输出缺相、、、过压、、、欠压、、、过流、、、过载、、、过热、、、相间短路、、、电压

电流限幅、、、急剧限流等多种；ぶ澳

环境

使用环境

室内，，无导电性粉尘、、、油污等

运行环境温度

-10℃~+40℃（40℃~50℃，，温度每升高1℃降额1.5%）

湿度

小于95%RH，，无凝露

海拔高度

1000m以下不降额使用，，1000m以上海拔每升高100m降额1%使用

存储环境温度

-20℃~+60℃

振动

小于5.9m/s?(0.6g)

防护等级

IP20

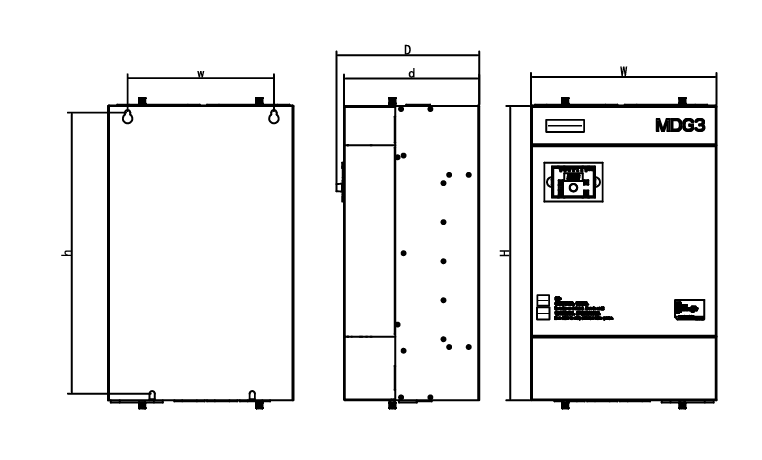

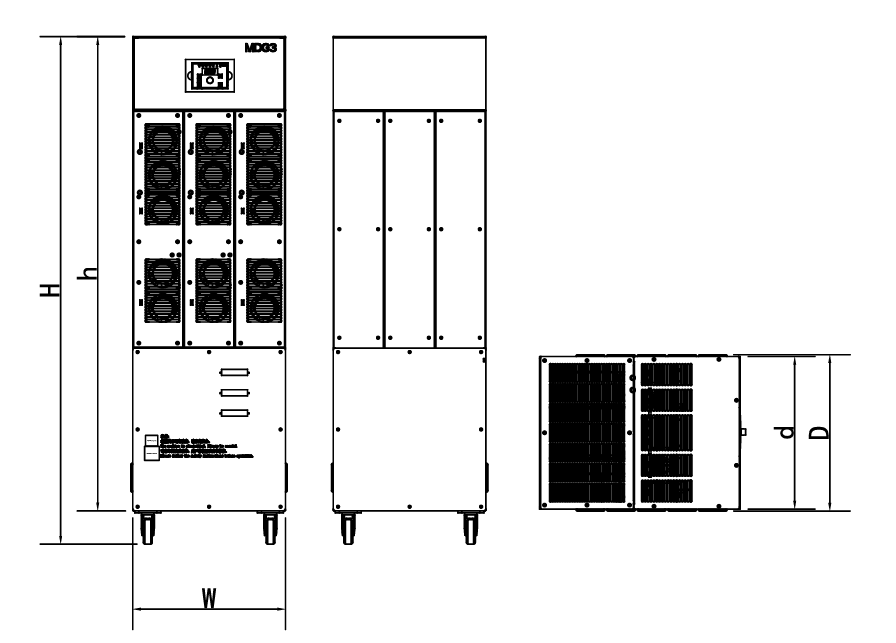

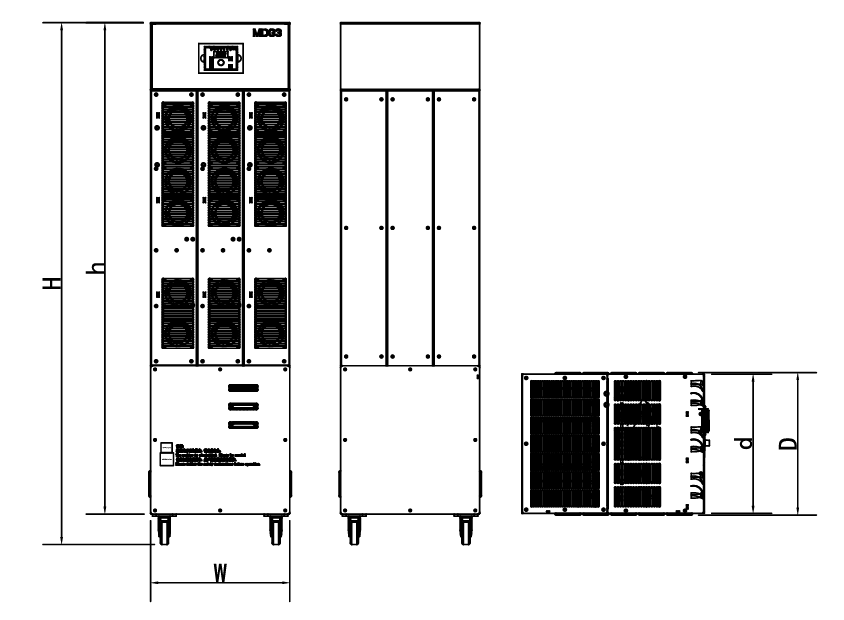

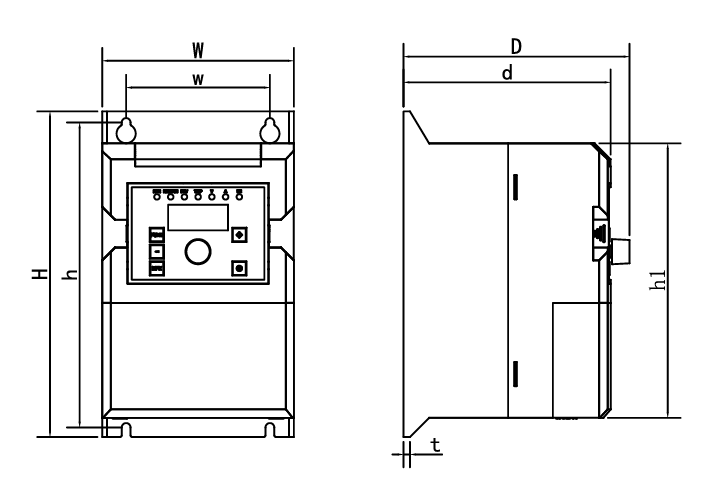

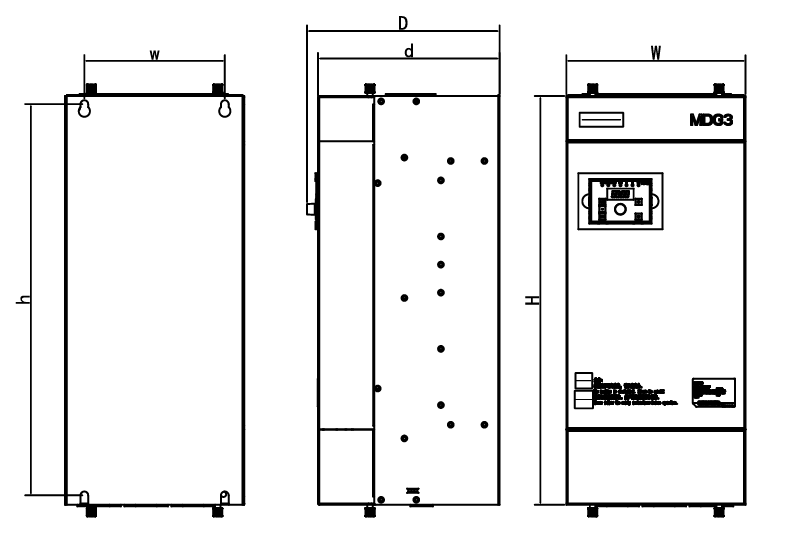

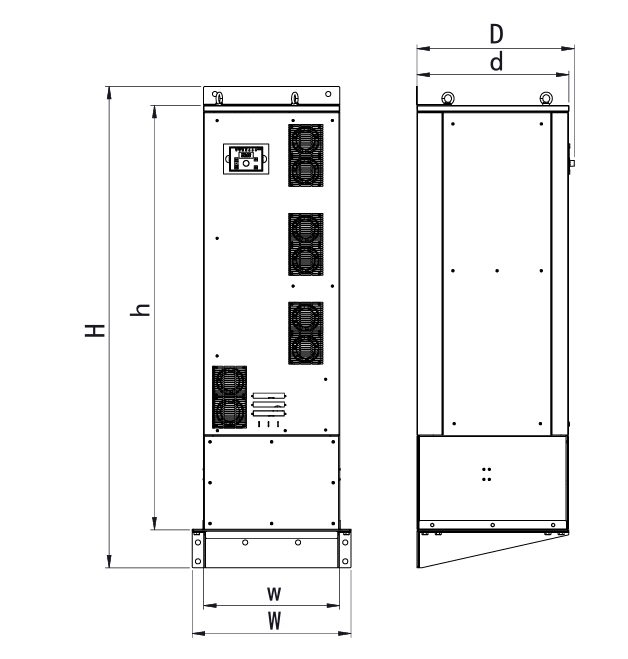

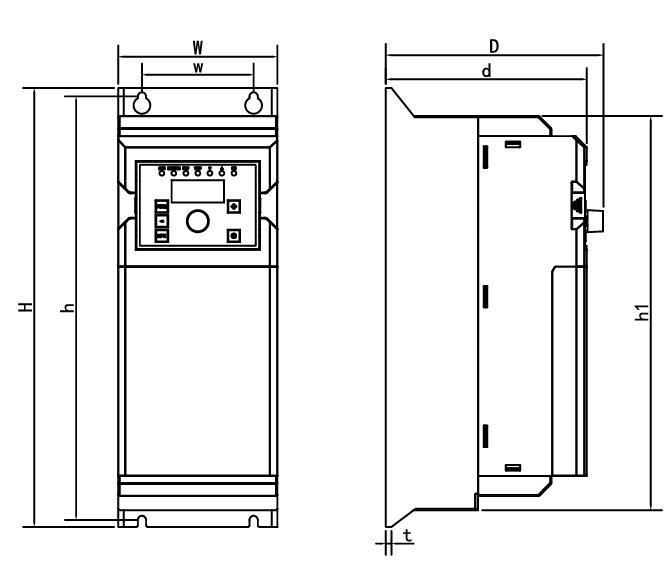

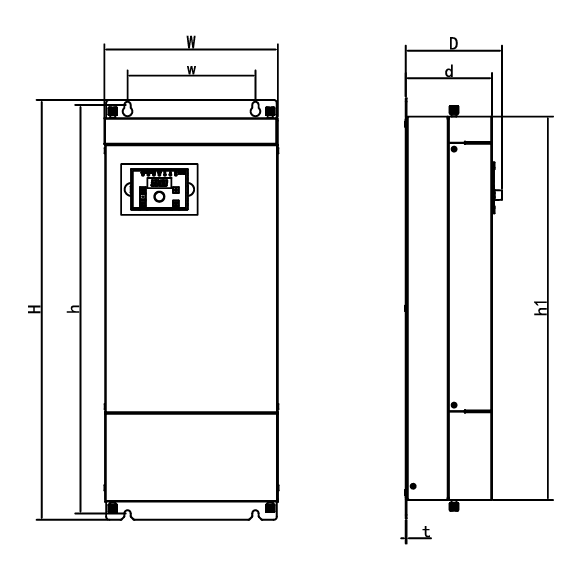

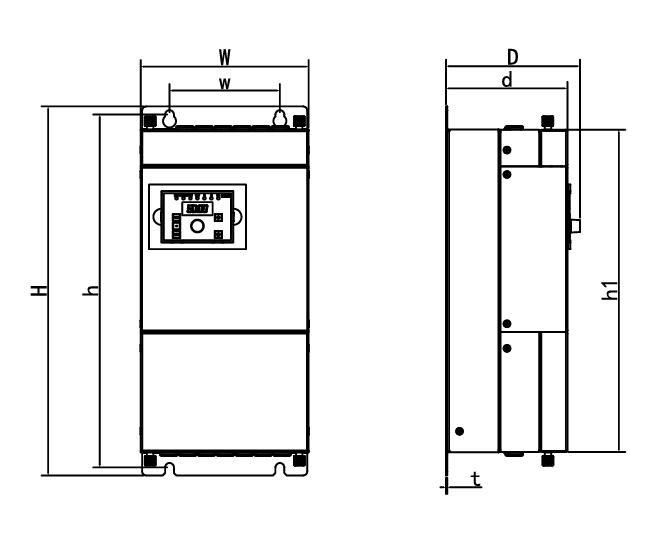

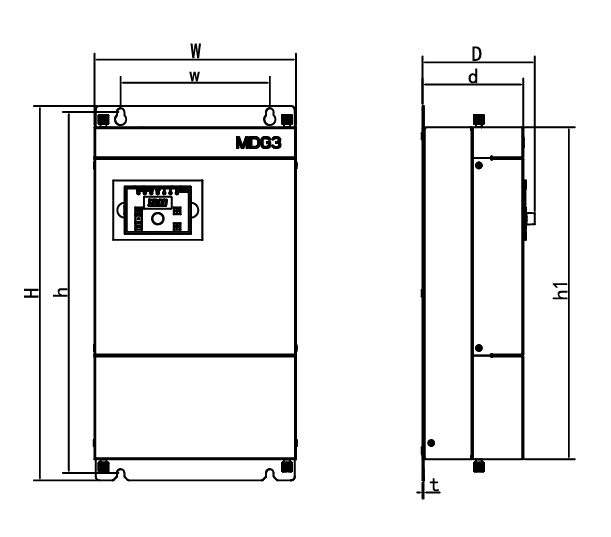

外形图

W

H

D

w

h

h1

d

t

固定

螺钉

净重

(kg)

1K50G

A

120

204

142

90

191

172

130

4

M5

1.5

2K20G

4K00G

5K50G

7K50G

B

114

315

156

80

304

283

144

4

M5

2.5

11K0G

15K0G

18K5G

C

207

455

165

136

435

397

150

1.5

M10

9

22K0G

30K0G

D

270

502

150

200

484

445

135

1.5

M10

12

37K0G

E

270

657

150

200

639

600

135

1.5

M10

16

45K0G

55K0G

75K0G

F

255

584

274

200

557

/

258

/

M8

30

93K0G

110KG

G

380

603

292.5

300

576

/

277

/

M10

45

132KG

160KG

H

420

1273

416

360

1123

/

402

/

/

75

185KG

200KG

220KG

250KG

I

375

1246

384

/

1165

/

375

/

/

100

280KG

315KG

355KG

J

375

1406

384

/

1325

/

375

/

/

135

400KG
