电气图中的二次回路标号

一
、电气图回路标号的根基准则

1
、二次回路标号通常由3位或3位以下的数字组成

2
、在垂直分列的电路图中，，，标号通常是从上起头向下挨次排,在水平分列的电路图中，，，标号通常是从左向右挨次排

3
、二次回路的标号按“等电位”准则进行，，，衔接在统一点上的所有导线电位相称，，，所以应标一样的标号,被线圈
、绕组
、各类开关
、触电或电阻
、电容等所距离的线段则视为分歧的线段，，，应标以分歧的标号

4
、通常情况下

重要降压元件（如线圈
、绕组
、电阻等）的一侧全数用奇数标号，，，另一侧全数用偶数标号

5
、当行业和部门对某一方面的专门规按时，，，应按专门划定编排

二
、节制回路和逻辑回路的回路标号

由于重要设备的节制回路和逻辑回路重要是直流回路,所以通常也称直流回路的回路标号，，，其标号的步骤如下：：

1
、个数代表相别，，，所以个数的奇偶分辨极性，，，通常正极用奇数，，，负极用偶数,极性以重要降压元件为分辨点。不易分辨的线段可肆意拔取奇偶数。

2
、以标号中十位数的挨次分辨回路中的分歧线段,例如回路标号33，，，其中的个位数3暗示线段在正电源侧,十位数3暗示回路中的跳闸线段,回路标号03暗示正电源侧合闸回路的线段

3
、以标号中百位数的挨次分辨分歧供电电源的回路,通常情况下，，，现实就是指分歧的各组熔断器所属回路,例如回路标号为101/102,其中01/02别离暗示正
、负电源，，，百位数1暗示第一组熔断器组成的节制回路,同理，，，201/202
、和301/302别离暗示第二组和第三组节制回路,而203暗示第二组节制回路中的合闸回路中处于正电源侧的一个线段,若是只有一组熔断器，，，则百位数能够省略，，，例如可编为01/02/03/33等。

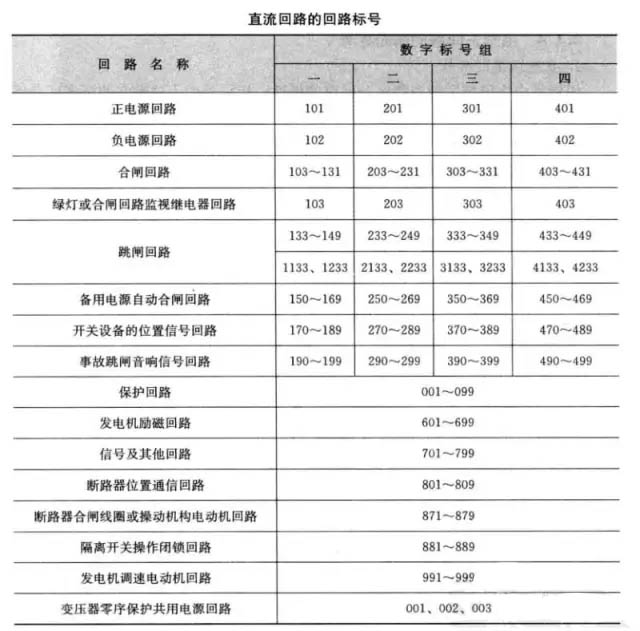

下图为电力行业使用较多的直流回路的回路标号

三
、互换二次回路的回路标号

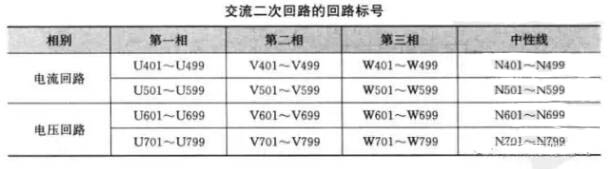

互换二次回路的回路标号是指,互换电流回路（电流互感器二次回路）和电压回路（电压回路的二次回路）的回路标号根基准则,是选取3位数字并在前面加相此外步骤组成,电流回路的数字领域为401-599,电压回路的数字领域为601-799,见下表：：

四
、互换逻辑节制回路的标号

互换逻辑节制回路（蕴含；；ぷ爸煤投下菲鞯幕セ唤谥苹芈罚┑谋旰牛，，标号准则与直流节制回路根基一样，，，字领域在0-399之间

摘录自《学看电气二次回路图》电子书 盛国林

整体式道理图的特点重要有：：

1
、整体式道理图中的各类电气设备都选取图形符号，，，并用集中暗示法绘制。例如，，，继电器的线圈和触点是画在一路，，，电工仪表的电压线圈和电流线圈也是画在一路的，，，这样，，，就使得二次设备之间的相互衔接关系阐发的比力直观，，，使读者对整个二次系统有整体的意识。

2
、对于图的安插，，，习惯上一次回路选取垂直安插，，，二次回路选取水安全插。

3
、在整体式道理图中，，，各个电气设备图形符号依照《电气设备常用根基文字符号》的划定标注相应的项目代号。由于这种图重要用于暗示二次回路装置的工作道理和组成整套装置所必要的设备，，，并且各设备之间的联系也是以设备的整体衔接来描述，，，并没有给出设备的内部接线
、设备引出端的编号和导线的编号，，，没有给出与本图有关的电源
、信号等具体接线，，，因而，，，并不具备齐全的使用价值，，，不能用于现场装置接线与查找故障等。出格是对于某些复杂的装置，，，由于二次设备较多，，，接线复杂，，，若对每个元件都用整体大局表述，，，将会对图纸设计和阅读带来较大的难题，，，因而，，，对于比力复杂的装置或系统，，，其二次回路接线图的绘制应选取发展式道理图方式。

什么是二次回路道理接线图中的发展式道理图？？？

发展式道理图是依照各个回路的职能安插，，，将每套装置的互换电流回路
、互换电压回路和直流回路等分隔暗示
、独立绘制，，，同时也将仪表
、继电器等的线圈
、触点别离绘制在所属的回路中。与整体式道理图相比力，，，其特点是线路清澈
、易于理解整套装置的作为法式和工作道理，，，出格是当接线装置二次设备较多时，，，其利益越发凸起。

发展式道理图的绘制通常遵循以下几个准则：：

1
、主回路选取粗实线，，，节制回路选取细实线绘制。

2
、主回路垂直安插在图的左方或上方，，，节制回旅水平线安插在图的右方或下方。

3
、节制回路选取水平线绘制，，，并且尽量削减交叉，，，尽可能依照作为的挨次分列，，，这样便于阅读。

4
、全数电器触点是在开关不作为时的地位绘制。

5
、统一电气设备元件的分歧地位，，，线圈和触点均选取统一文字符号注明。

6
、每一接线回路的右侧通常应有单一文字注明，，，并别离注明各个电气设备元件的作用。

7
、在变配电站的高压侧，，，节制回路选取直流操作或互换操作电源，，，通常选取小母线供电方式，，，并选取固定的文字符号分辨各个小母线的种类和用处。

8
、为了装置接线及守护检修方便，，，在发展式道理图中，，，将每一回路及电气设备元件之间的衔接相应标号，，，并按用处罚组。（起源：：筑龙网）
