CMC-MX内置旁路软起动器根基接线道理图、、三角形内接衔接图和典型利用接线图

  • 88038威尼斯检测电气
  • 2019-09-27 14:04:17

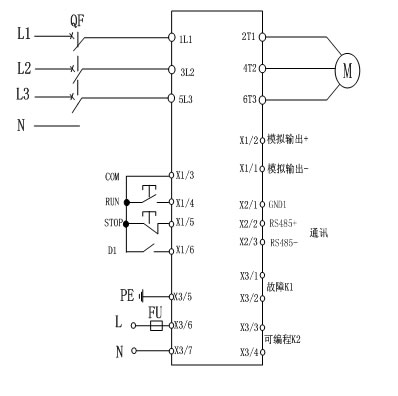

一、、根基接线道理图：：：

软起动器端子1L1、、3L2、、5L3接三相电源， 2T1、、4T2、、6T3接电动机。。无需外接旁路接触器，软起动器可通过参数设定选择是否检测相序。。

CMC-MX内置旁路软起动器根基接线道理图、、三角形内接衔接图和典型利用接线图(图1)

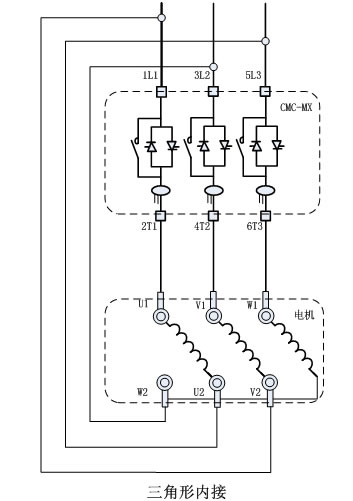

二、、三角形内接衔接图：：：

若用户使用三角形内接衔接时，用户必须严格依照下图进行衔接，不然有可能导致电机或软起败坏。。本机在启动前会对电机接线进行判断，若接线谬误软起会报接线谬误故障。。

CMC-MX内置旁路软起动器根基接线道理图、、三角形内接衔接图和典型利用接线图(图2)

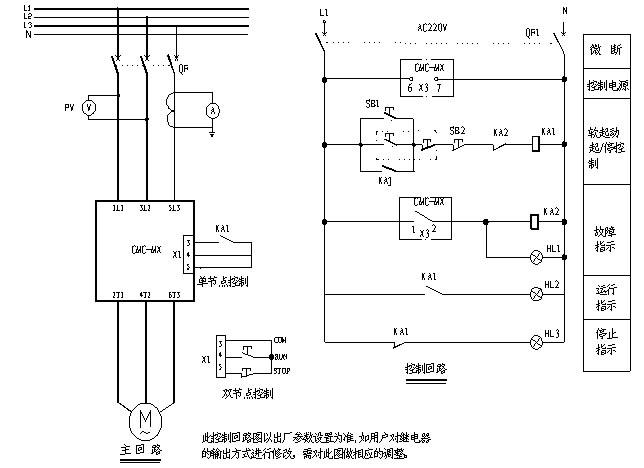

三、、典型利用接线图：：：

CMC-MX内置旁路软起动器根基接线道理图、、三角形内接衔接图和典型利用接线图(图3)

把稳：：：

1、、上图所示为单节点节制方式。。接点闭合软起动起动，接点打开软起动器终场。。但要把稳这种接线LED面板起动操作无效。。端子3、、4、、5起停信号是一个无源节点。。

2、、PE接地线应尽可能短，接于距软起动器最近的接地址，相宜的接地址应位于装置板上紧靠软起动器处，装置板也应接地，此处接地为职能地而不是 ；そ拥。。
